■SMARTEVのフレームから更新するためにmiraiのジャンクを確保する。

すでにmirai用48V/20Aバッテリを無理やりSMARTEVに装着しているもののどうにも収まりが悪い。PVCでボロ隠ししててもヤッつけ感がある。
油圧ブレーキでシートがすでにSMARTEVより低くなっているmiraiのジャンクを探してポチる。
電源一切入らず、充電一切できずの鍵無し個体ではあるけど、電装系を完全に入れ替えるから電装系が死んでいても一切気にしないｗ
バッテリがヒューズ交換だけで復活できるのなら、それはお買い得でいいかもしれずｗ



～・～・～ ショートカット ～・～・～

---

・まずは故障箇所の確認。色々な場所をバラしてみる。
・裂けまくった純正シートをなんとかリペアする。
・ハンドル類の配線をテスターで導通確認しながら読んでいく
・ヘッドライトの配線を読んで再利用の目処をつける。
・後輪の500Wモーターは中の遊星ギアが欠けて空回り・・・

■まずは故障箇所の確認。色々な場所をバラしてみる。

★スペアとしていただいた 48V/27.5A mirai用大容量バッテリ
　使えないバッテリとコメントされていたバッテリ蓋を開けてみたら、元々バッテリセルは円筒内にシリコンシーラントで固定されているのですが、
　明らかにチギれていました。　そして12V/50Aのヒューズがありましたが、この部品が完全にひしゃげた上に融解してました。事故ダメージ？？
　自作バッテリ電圧計付き充電器で通電テストしたら・・53vくらい来てますね。
　　充電端子側ヒューズは生存、バッテリも53V出るってことは、バッテリは軽症。
　　放電端子側開けてみたら "平型ヒューズ周りの配線が折れ曲がって融解" してました。
　　　＊ヒューズボックス代えたときにゴム足使ってバッテリセルがグラグラしないよう前後側からカッチリ隙間を埋めて再発防止する。
  　このバッテリは、SMARTEVSkyGlay(1500w仕様車)につけて航続距離延長にありがたく使わせていただきます。o(ﾟ▽ﾟo)(oﾟ▽ﾟ)o

★本体に装着されている 48V/20A mirai用標準バッテリ
　持ち手の部分がガッツリ折れている以外は入出力端子側どちらでも53V出力でました。 出力も一切問題なし。
　コチラは本体にセットされっぱなしになっているにもかかわらず、両方ともヒューズ飛んでいないので、
　電源系統のダメージはなさそうであ る。

★ウインカーは片方無い。
　転倒時にダメージ負ったのか根本からなくなっていました。

★一番の問題点は「NFCカードが無い」ということ。
　【オフィシャル通販サイト】でもすでにNFCカードは完売しているので、ハーネスをアレコレしてNFCレスにしなければなりません・・
　分解してみましたがこれは相当一体式システム担っているので、もう仕方がないので、電装品丸交換ですねぇ・・・

■裂けまくった純正シートをなんとかリペアする。

  出品者が、裂けたシートをテープ補修して誤魔化していた状態ですが・・
 【COSWHEEL MIRAI サドル “MIRAI”ver. / ブラウン・ブラック】シートを新しく買おうとすると高い。
 盛大に割れている為そのままカバーかけても凸凹がヒドすぎるので、先に裂けた部分を補修作業する。

 100均で瞬間接着剤をまとめ買いして、スポンジ割れたところに数滴垂らす⇔思いっきり寄せて密着させる
 ・・・という地味な行為をひたすら繰り返してなんとか割れ目をカバーします。その上で補修用テープで雁字搦め

 　　　　　　完成形は【こんな感じ】になりました。(補修テープで密封したのち、メッシュカバーで囲う)

■ハンドル類の配線をテスターで導通確認しながら読んでいく

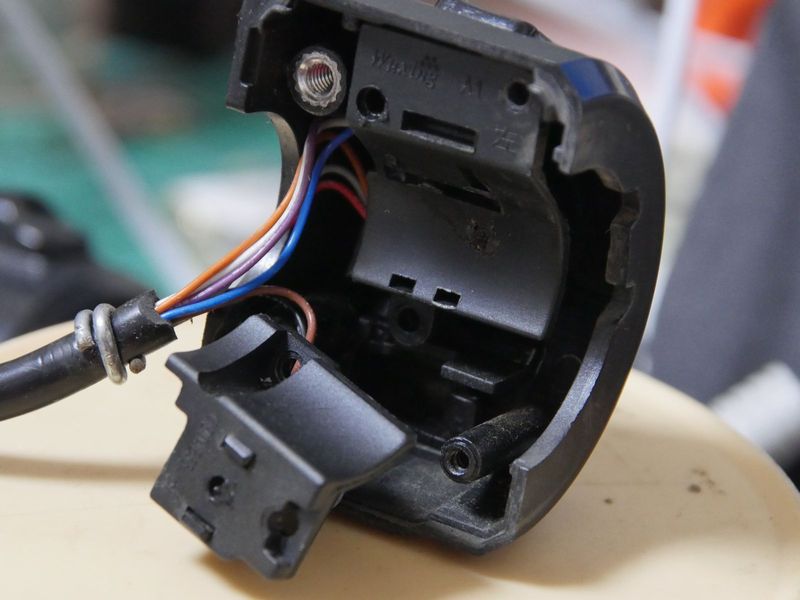

★ハンドル類左側 →ホーンボタン:黒＋茶色 →ウインカー左:灰色＋赤 →ウインカー右:灰色＋オレンジ →ライトHIGH:紫＋青 →ライトLOW:紫＋白 ＊それぞれテスター当てて確定

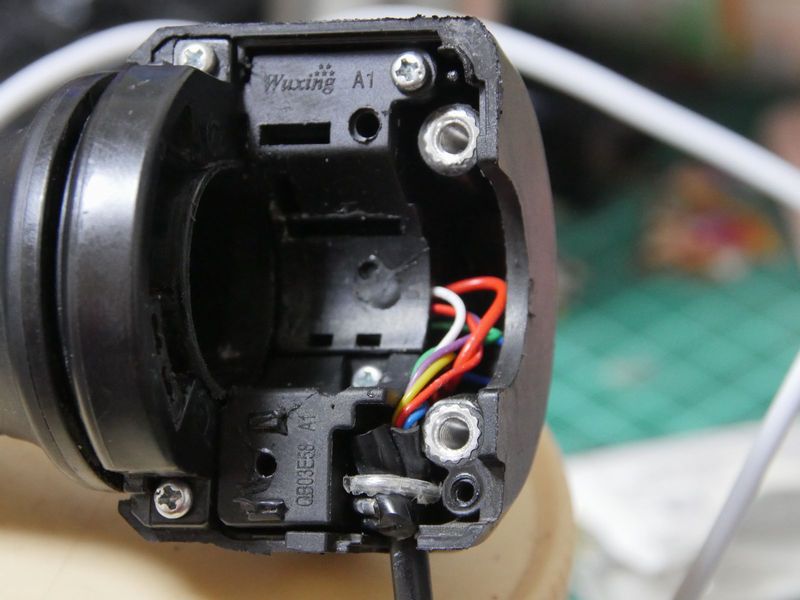

★ハンドル類右側: →パーキング:黒＋黄色 →スイッチ右:全OFF →スイッチ中:紫＋緑 →スイッチ左:紫＋青 →アクセル:赤＋白＋黒？ ＊それぞれテスター当てて確定。 　スロットルだけはまだ未確定。

格安のAliExpress品を購入したほうが安直で安上がりなのはわかってるけど、せっかくの生活防水仕様。
開けて配線色よむだけで "再利用できるならしたほうが良い" のです。(以前格安品を買ってスイッチ内サビるという経験あり。)

スイッチで切り替えるのはプラス側にしといたほうが配線が楽でいいです。　
48Vウインカーだったらバッテリの＋側を灰色と接続、赤を右ウインカーの＋側、　ウインカーのー側をバッテリのマイナス側に直結。
(12V電装品を使うのであれば、DC/DCコンバータを通して、12Vに変換してから入れてあげるだけでいいです。)

■ヘッドライトの配線を読んで再利用の目処をつける。

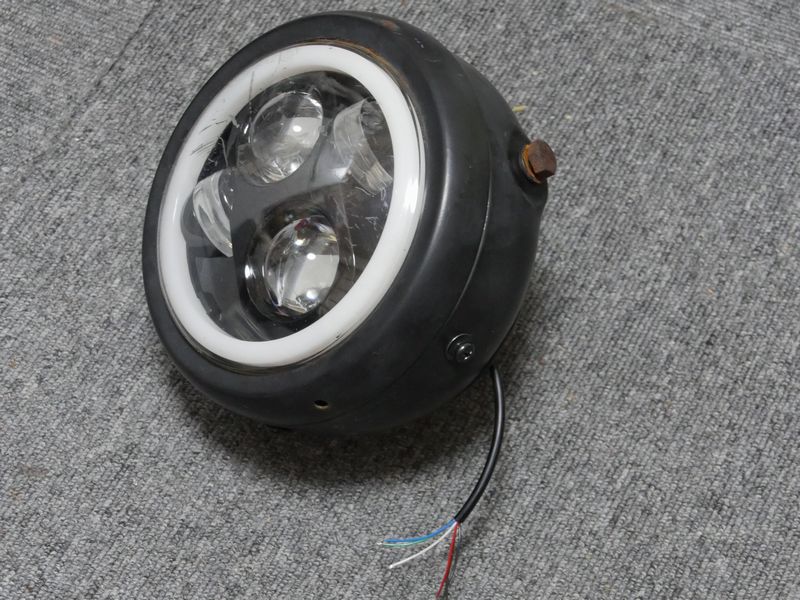

★ヘッドライト   黒 12V GND   緑 ハイビーム   赤 縦ライト２本   白 DRL=リングライト(白色)   青 TURN=リングライト(オレンジ)   茶 ホーン

AliExpressで汎用オートバイ用ヘッドラ イトで出てくる品物なので  スペックシートなくても仕様はなんとなく理解することができる。  一般のオートバイ用に使えるので、12V動作するのは直感でわかってた。   ・・・・・・電動工具のバッテリつかって簡易テスト実施します。  黒色と茶色の線がホーンスピーカーへ繋がっていってるので、  テスターで導通テストした後、電気流してみる。 音が鳴るんで確定。 　  その後GNDを繋いだままそれぞれ繋いでドコが光るか確認。  正直いって眼前テストはかなり眩しいですｗ



■後輪の500Wモーターは中の遊星ギアが欠けて空回り・・・

  汎用コントローラを用意してモータを回してみたのですが・・・・
 ギャリギャリいって回転音はするが一切回らないっorz....中の遊星ギア交換必要だぁぁ・・・
